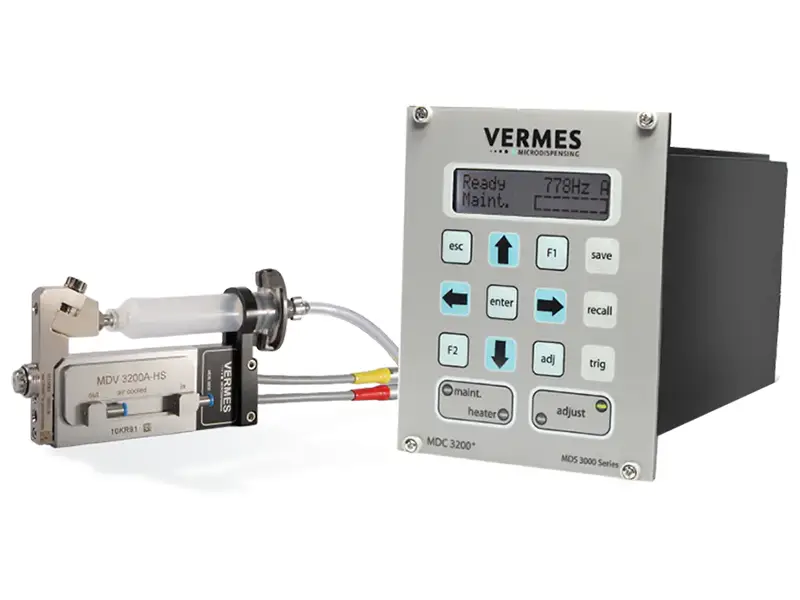

MDS 3200 Series Micro-dispensing system

Принцип на работа

Сите вентили за издавање MDS се одликува со најновата генерација на пиезо актуатори, управувани од контролер. Со секој пулс, пиезо-активаторот го придвижува движењето на тапичката, со што се отвора или затвора отворот на млазницата. Тапетата е поврзана со пиезо-модулот преку прецизен систем на лост, пренесувајќи ја кинетичката енергија генерирана од пиезото до медиумот за издавање, кој потоа се исфрла од млазницата под притисок. Благодарение на ултра брзото и прецизно вертикално движење на пиезото, стотици точни, повторливи точки можат да се пуштат во секунда. За разлика од системите дизајнирани за течности со низок до среден вискозитет, вентилот MDS 3200+ останува отворен за време на неработни периоди (нормално отворен дизајн).

● Погоден за индустриски апликации кои вклучуваат медиум со среден до висок вискозитет

● Високо прецизно издавање базирано на пиезо технологија

● Производно докажан дизајн

● Погоден за широк опсег на апликации

● Беспрекорна интеграција во компактни простори

● Докажана издржливост и квалитет

● Ефикасно ги намалува трошоците на корисниците

Системот е способен да исфрла точки помали од дијаметарот на човечко влакно (помалку од 150 микрони) со исклучителна конзистентност, прецизност и повторливост. Неговата ултра висока фреквенција на издавање помага да се зголеми продуктивноста и да се намалат трошоците.

Клучни предности

Висока брзина: при максимално подигање на тапите, фреквенцијата на префрлување на вентилот може да надмине 3.000 Hz (во зависност од специфичната апликација и медиумот за издавање). Способен за континуирано работење на фреквенции до 1000 Hz.

Разноврсна: Параметрите може слободно да се прилагодуваат, а конфигурациите за издавање се приспособуваат врз основа на својствата на течноста. Електронскиот контролер овозможува промени на параметрите во реално време без латентност. Системот е погоден и за флуиди со низок до среден вискозитет (особено кога се потребни чести промени на тапите или се потребни минимални волумени на издавање).

Прецизно: Способно да испушта течности низ широк опсег на вискозност, давајќи прецизни и повторливи точки. Може да работи на неправилни површини, како што се во шуплини или жлебови.

Моќен: прецизниот механички дизајн го претвора движењето на пиезоелектричниот погон од најновата генерација во кинетичка енергија, овозможувајќи испуштање на течности со висок вискозитет при притисок до 1000 бари.

Флексибилен: MDS 3200+ има модуларен дизајн кој овозможува приспособени конфигурации за да се задоволат потребите на различните апликации. Достапен е широк опсег на единици за млазници, кои се избираат врз основа на својствата на течноста и големината на точките. За да се постигнат оптимални резултати од издавањето, корисниците можат да избираат од тапи со различни геометрии. Дополнително, достапни се компоненти направени од различни материјали за да се обезбеди компатибилност со широк спектар на течности.

Препорачани течности

Разновидниот систем за издавање MDS 3200+ е погоден за течности со среден до висок вискозитет. Системот е погоден за широк спектар на течности, како што се:

● SMT лепила

● Проводни лепила

● Проводен сребрен епоксид

● Паста за лемење

● Флукс

● Силикон

● LED фосфор

● недоволно полнење

● Лепило за топло топење

Примери за апликација

Овој микро-систем за издавање може да се користи во следниве полиња:

● Автоматизација

● Електроника

● Машинско инженерство

● Автомобилска електроника

● Медицински

● Фармацевтски

● Информатичка технологија

● Потрошувачка електроника
