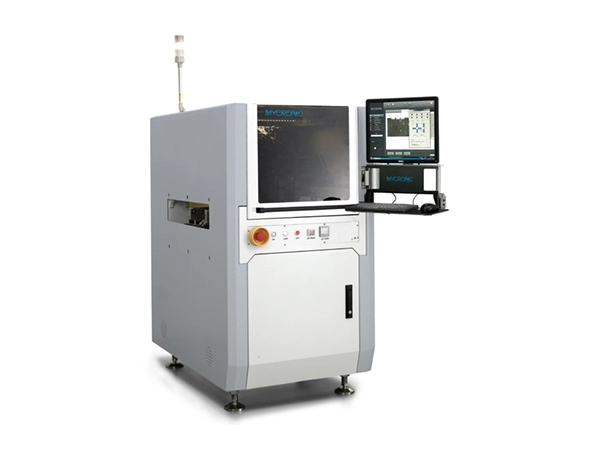

Системот за печатење со млаз паста за лемење MYJ10X располага со нерамнини ПХБ (со висински разлики помали од 0,4 mm) и нуди контролирана дебелина на паста за лемење, овозможувајќи им на корисниците да специфицираат различни дебелини на различни локации. Поддржува печатење директно на компоненти - што го прави погоден за 3D/наредени процеси на склопување - и обезбедува висока ефикасност со елиминирање на потребата од матрици.
- Не е потребна матрица; особено погоден за апликации кои бараат специфични форми на споеви за лемење
- Брзо програмирање и верификација за различни производи
- Способен за справување со значителни варијации во волуменот на лемењето помеѓу соседните влошки на истиот производ
- Лесно поддржува PoP (Package-on-Package) апликации за издавање лемење
- Не е потребно чистење; исклучително лесно одржување
- Особено погоден за производи со висока густина на интеграција
- Флексибилно издавање погодно за производи со нерамни површини (различни висини); прецизна контрола на волуменот на лемењето
| Основни параметри | MYJ10X Ин-линиска платформа за исфрлање на паста за лемење |
| Димензии | 770 x 1200 x 1400 mm (Ш x Д x В) |
| Тежина на машината | 650 kg (стандардна конфигурација) |
| Област за издавање | Ш x Д = 350 mm x 475 mm (Стандардна конфигурација) |
| Макс. Големина на ПХБ (режим со една лента) | Ш x Д = 350 mm x 475 mm |
| Макс. Големина на ПХБ (режим со двојна лента) | Ш x Д = 350 мм x 210 мм (истовремена со двојна патека) |
| Транспортер | Висина 890–965 mm; стандардна SMEMA комуникација; достапна опција со двојна патека |
| Капацитет на носивост на транспортерот (вклучувајќи тела) | 3 кг (потребно е приспособување за потешки товари) |
| Опсег на прилагодување на ширината на транспортерот | Единечна лента: 50–475 mm; симултан со двојна патека: 50–210 mm |
| Дебелина на ПХБ | 0,5 мм < Т < 6 мм; потребно е прилагодување за други дебелини |
| Точност на позиционирање | ±30μm @ 3σ (X, Y) |
| Повторливост | ±15μm @ 3σ (X, Y) |
| Макс. брзина | 1000 mm/s (X, Y) |
| Макс. забрзување | 1 g (X, Y) |
|
|
|
| Основни параметри | Вентил за млазница на паста за лемење |
| Конфигурација на вентил AP (мала) | 215-260μm; 2,1-3,2nl; 200 Hz |
| Конфигурација на вентилот AG (средно) | 330-520μm; 5-20nl; 160–300 Hz |
| Воздушен притисок за напојување на материјалот | 15,9 пси |
| Висина на млазницата | 0,6±0,1 мм |
| Тип на сертификација | CE |
